AMD GPU MeshMapper

AMD GPU MeshMapper 已达到生命周期终点。AMD 不再支持 GPU MeshMapper，但会无担保地提供下载。

使用法线贴图或环境光遮蔽贴图等辅助贴图中的信息来对物体进行照明，已成为实现高质量视觉效果的行业标准。GPU MeshMapper 重新发明了根据高分辨率网格的细节，为低分辨率网格生成贴图（包括法线贴图、位移贴图和环境光遮蔽贴图）的过程。该工具包含一个直观的用户界面，用于控制贴图生成的各个方面。该工具的设计参考了艺术家的意见，以使界面符合数字资产创建流程。广泛的设置允许您微调生成模型的贴图。对于复杂模型，可以为各个组件生成贴图，然后使用 MapComposer 重新组合贴图，以便最终结果具有适当的比例和偏差，从而充分利用可用的动态范围。

艺术家可以通过预览功能快速可视化他们的物体在生成贴图后的外观。如果您使用的是 AMD 最新的 ATI Radeon 显卡之一，预览窗口允许您在工具中直接渲染具有位移和细分处理的低分辨率网格。项目和脚本文件允许您在重复使用之间保存设置，并轻松将贴图生成集成到您当前的艺术流程中。您可以通过使用批处理脚本模式来自动化生成过程，以便快速集成到您游戏当前的艺术流程中。

• 设置/安装
• 文档
• 下载

版本 1.2

• 改进了环境光遮蔽贴图生成。
• 已更新以使用最新的 ATI Tessellation 库。
• 维护版本。

版本 1.1

改进的纹理 UV 接缝

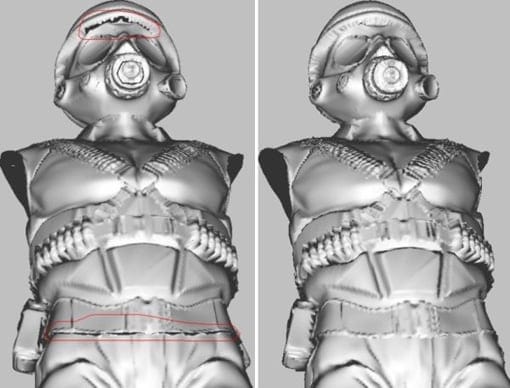

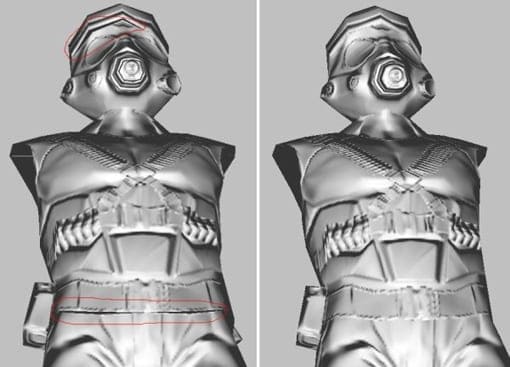

无缝位移映射。渲染士兵模型并启用位移映射。左：使用 GPU MeshMapper v1.0 生成的位移贴图。右：使用 GPU MeshMapper v1.1 生成的位移贴图。请注意左图中沿着纹理 UV 边界的几何裂缝（红色圆圈内的区域）。细分处理的接缝得到了改进。渲染士兵模型并启用位移映射和硬件细分处理。左：使用 GPU MeshMapper v1.0 生成的位移贴图。右：使用 GPU MeshMapper v1.1 生成的位移贴图。请注意左图中沿着纹理 UV 边界的几何裂缝（红色圆圈内的区域）。法线贴图切线空间的接缝得到了改进。

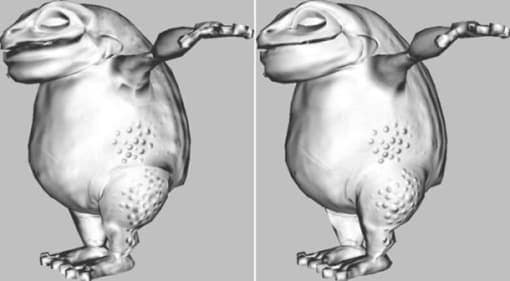

渲染 Froblin 模型并启用切线空间法线映射。左：使用 GPU MeshMapper v1.0 生成的切线空间法线贴图。右：使用 GPU MeshMapper v1.1 生成的切线空间法线贴图。请注意左图中 Froblin 手臂下方和 Froblin 腿上部可见的照明接缝。

性能改进

• 支持多核处理器。
• 内部算法改进。

改进的用户界面

• 增加了将低分辨率和高分辨率网格的预览显示选项和相机设置保存到项目文件的功能。
• 增加了对键盘快捷键的支持。
• 为预览窗口的标题添加了复合显示。
• 为中间鼠标按钮添加了平移相机模式。
• 增加了捕获屏幕截图的功能。
• 更新了统计数据显示，以显示低分辨率网格、高分辨率网格以及细分处理后的低分辨率网格的三角形数量。
• 在 Map Composer 中增加了执行扩张后处理的功能。

稳定性改进

• 修复了 Bug 和内存泄漏。
• 改进了生成 1K x 1K 和 2K x 2K 贴图的支持。

有关功能和 Bug 修复的完整列表，请阅读用户文档。

设置/安装

GPU MeshMapper 系统要求

• Windows XP SP2 / Vista（32 位）

预览位移和细分处理的要求

• ATI Radeon HD 2000 系列或更高版本
• 注意：细分处理将首先在三月份的 Catalyst 驱动程序版本中得到支持。

截图

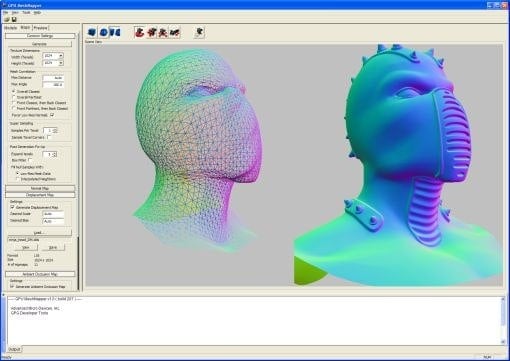

并排预览高分辨率模型（右）和低分辨率模型（左）。模型可以渲染为点、线框和实体。模型可以根据纹理坐标、切线、副法线、顶点法线、基本贴图、法线贴图、位移贴图、环境光遮蔽贴图以及 Phong 照明进行着色。

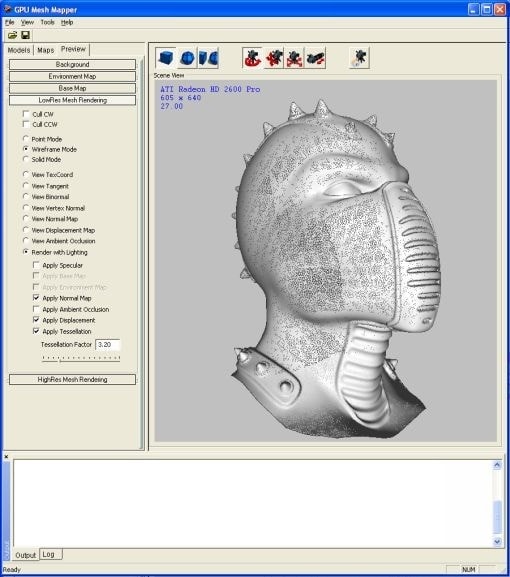

使用法线贴图进行照明，并启用位移和细分处理的低分辨率模型线框渲染。使用 HD2000 系列或更高版本显卡即可预览位移和细分处理。

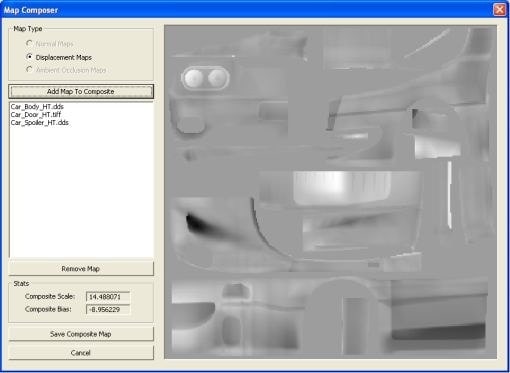

使用 MapComposer 轻松组合将应用于单个模型的多个贴图。位移贴图将进行动态调整，以确保最终贴图充分利用可用的动态范围。

文档

• GPU MeshMapper 文档
