将 AMD FidelityFX™ 集成到 Ego Engine

首次发布：2019年12月18日

最后更新：2024年3月11日

Tom Hammersley

AMD FidelityFX 对比度自适应锐化 (CAS) 是 AMD 新推出的开源库，它通过极低的集成成本即可同时提高图像质量和性能。

CAS 提供两项主要功能：

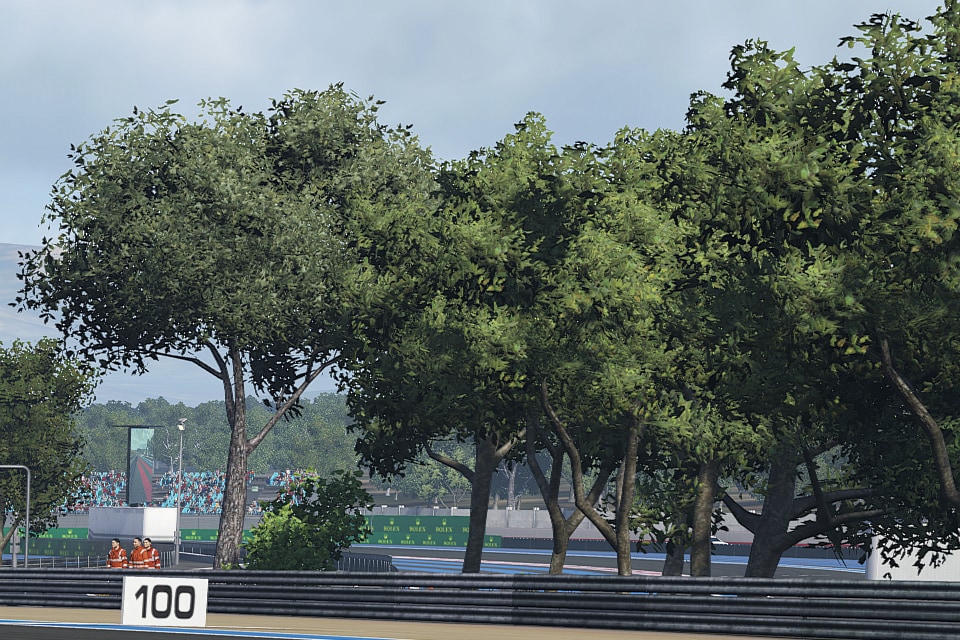

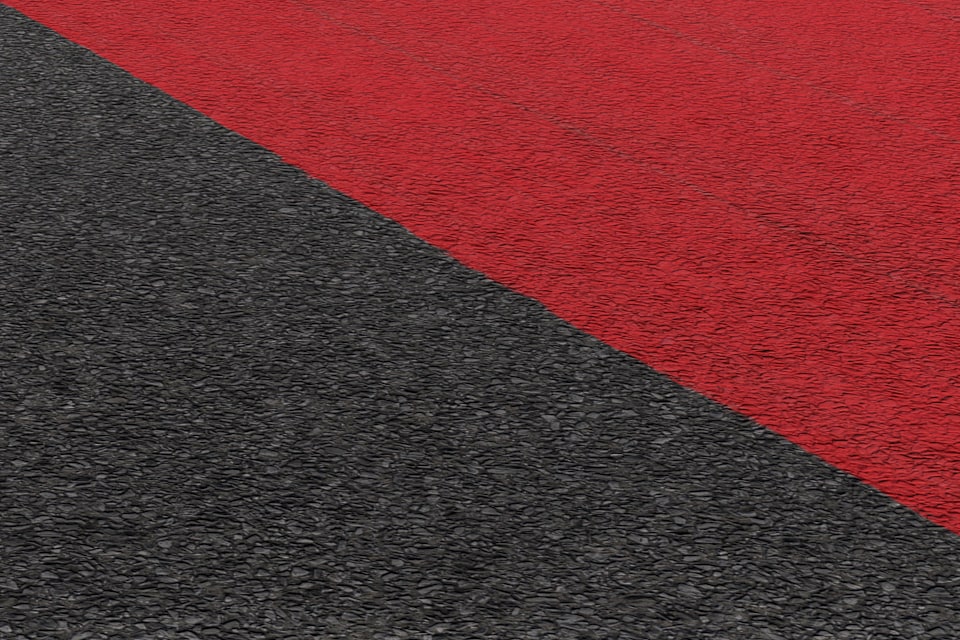

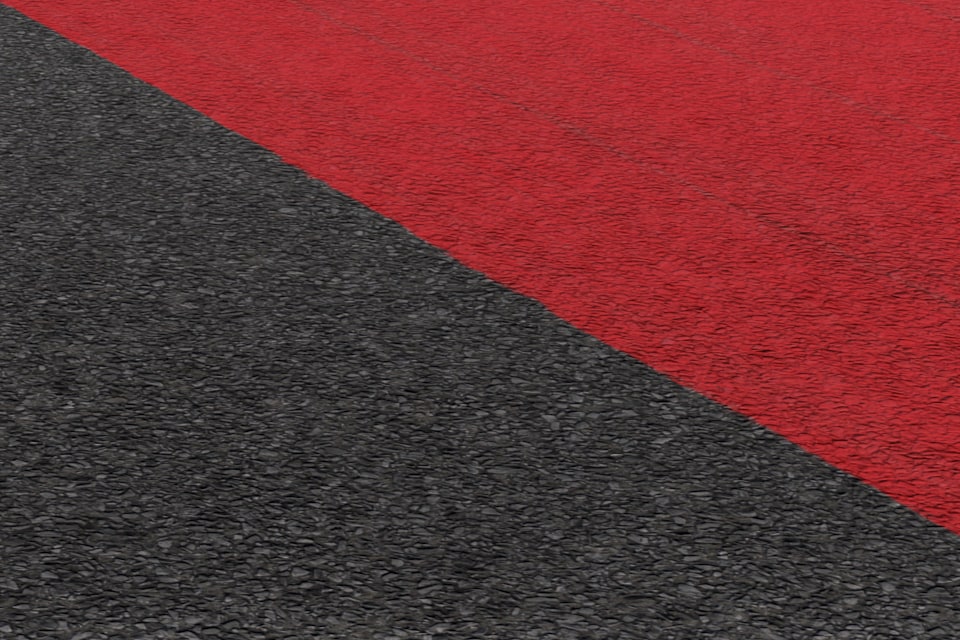

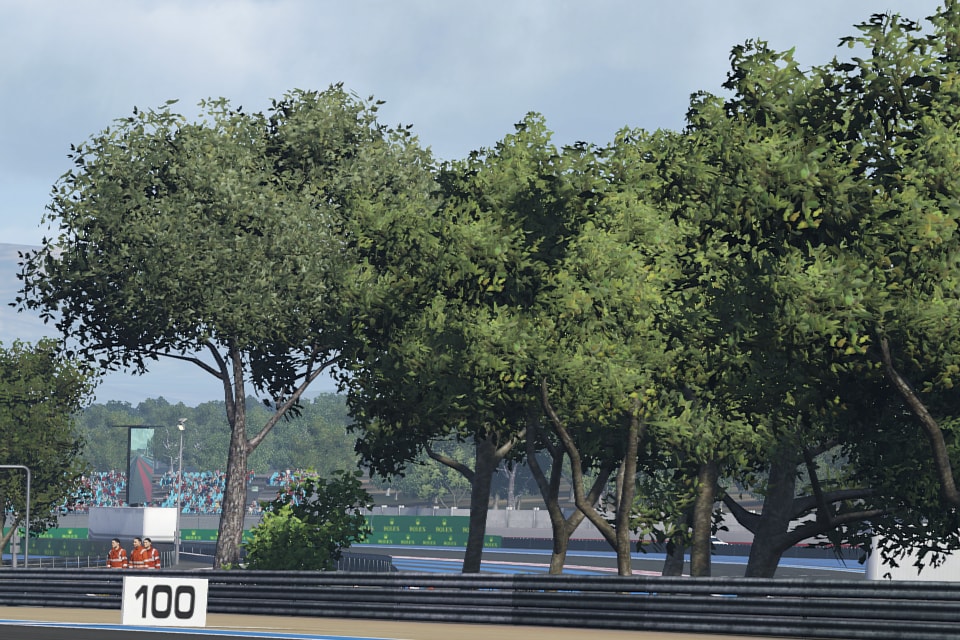

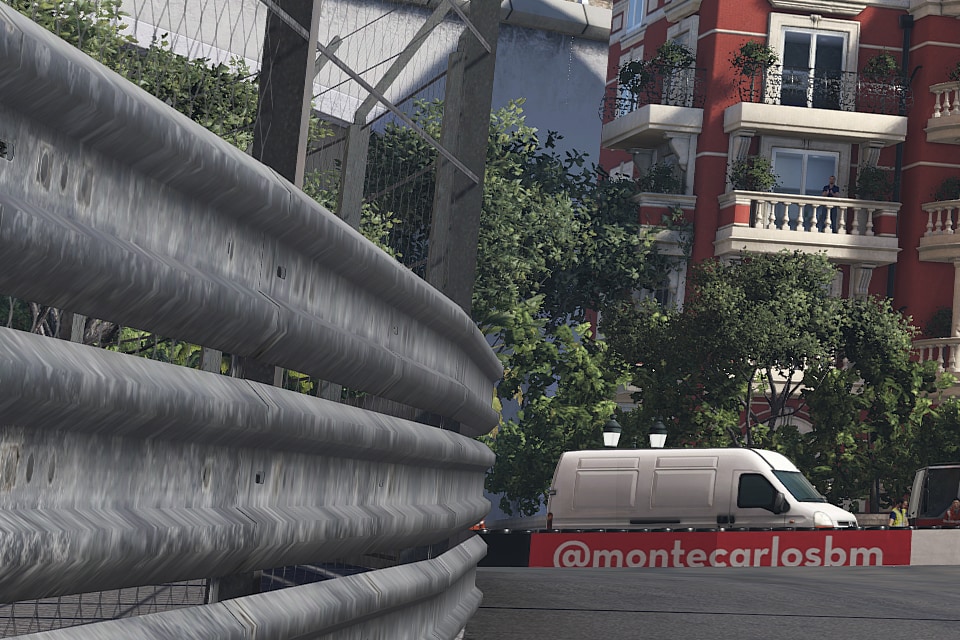

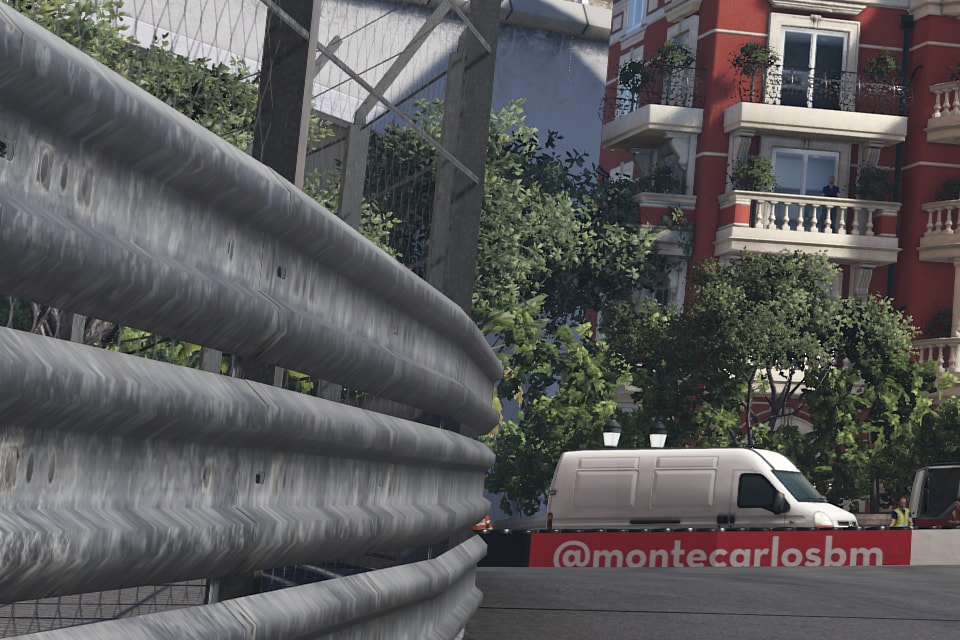

对比度自适应锐化智能地增强图像质量和清晰度。
高质量的缩放可以在保持画面清晰的同时提高渲染性能。

库结构

CAS 的设计旨在将源代码集成到您的引擎中。因此，代码可在 GitHub 上通过 MIT 开源许可证获取。核心 CAS 功能完全包含在一个 C++ 和 HLSL/GLSL 着色器专用的头文件库中。

集成 CAS 的过程并不比在引擎中实现新的全屏着色器通道复杂。您的引擎通过函数调用级别与 CAS 交互。CAS 不会直接与任何着色器资源绑定点交互，而这通常是集成中间件时的常见阻碍。

由于没有需要初始化的外部库或子系统，因此无需创建或管理额外的 GPU 资源，也无需进行 CPU 端内存分配。CAS 也不需要您为其准备诸如运动矢量之类的资源。任何转换处理都发生在着色器内部。

集成指南

CAS 最适合集成的具体点会因引擎而异。我建议在现代引擎的渲染管线中有一个通用点：在所有渲染和后期处理完成，处于线性空间后，应用 SDR/HDR 传输函数和 UI 渲染之前。这是 FidelityFX 的自然归宿，因为它在 **线性空间** 中运行并期望匹配的输入。

着色器结构

目前，CAS 需要一个计算着色器来促进一些优化。因此，我们将把线性输入纹理作为 SRV（着色器资源视图）进行读取，并写入 UAV（无序访问视图）。

此着色器需要几个简单的集成点：

包含 CAS 头文件
定义接口函数
定义常量缓冲区
计算着色器主体

头文件

CAS 头文件的设计旨在用于 C++ 或着色器代码。要在 HLSL 着色器中使用这些头文件，我们必须定义 `A_GPU` 和 `A_HLSL`。首先，我们 `#include "ffx_a.h"`，它在 CPU 和 GPU 之间提供了统一的类型和函数集。在定义了几个接口函数后，我们就可以包含主头文件 ffx_cas.h。

接口函数

由于 CAS 不会假设或要求我们如何访问或存储数据，因此我们必须提供函数供其访问我们的数据。这些函数是 `CasLoad()` 和 `CasInput()`。

`CasLoad()` 加载指定 xy 位置的纹理单元。由于我们提供代码，因此我们可以保证它与我们的着色器绑定方案相符。命名方案、寄存器绑定点或绑定无绑定方式之间不会发生冲突。

Texture2D srvInputTexture;
AF3 CasLoad( ASU2 p )
{
    return srvInputTexture.Load( int3( p, 0 ) ).rgb;
}

`CasInput()` 提供了一个执行任何颜色空间转换到线性空间的选项。由于我假设我们的输入处于管线的线性空间部分，因此 `CasInput()` 只是一个空函数。

void CasInput( inout AF1 r, inout AF1 g, inout AF1 b ) {}

常量缓冲区

CAS 需要存储在 cbuffer 中的一些处理后的数据。由于 CAS 通过函数参数接受这些数据，因此我们可以将这些数据放置在单独的或合并的 cbuffer 中。数据只是 3 个 uint4。

cbuffer cb : register( b0 )
{
    uint4 const0;
    uint4 const1;
    uint4 const2;
};

示例着色器主体

CAS 采用了与典型的 8x8 或 8x4 像素线程数安排略有不同的计算着色器结构。CAS 的模板着色器通过混淆计算着色器线程索引，以实现更有效的像素着色器寻址模式。这种结构在宽度和高度上都进行了 2 倍展开，进一步提高了效率。尽管进行了循环展开，但仍然创建了足够的线程来使现代 GPU 保持满负荷运行，即使在 1080p 分辨率下也是如此。

CAS 的主要工作函数是 `CasFilter()`。此函数的最后两个参数决定了缩放和质量。如果我们为第一个参数传递 true，则仅锐化图像，而不调整大小。如果我们为第二个参数传递 true，我们将运行一个成本稍低的算法版本。为了达到最高效率，我建议将不同的函数变体编译掉。

`CasFilter( …, true, false )` – 仅锐化 `CasFilter( …, false, false )` – 高质量缩放 `CasFilter( …, false, true )` – 低质量缩放

RWTexture2D uavOutputTexture;
[ numthreads( 64, 1, 1 ) ]
void cs_cas_sharpen_only( uint3 LocalThreadId : SV_GroupThreadID, uint3 WorkGroupId : SV_GroupID )
{
    AU2 gxy = ARmp8x8( LocalThreadId.x ) + AU2( WorkGroupId.x << 4u, WorkGroupId.y << 4u );

    AF3 c;
    CasFilter( c.r, c.g, c.b, gxy, const0, const1, true, false );
    uavOutputTexture[ ASU2( gxy ) ] = AF4( c, 1 );
    gxy.x += 8u;

    CasFilter( c.r, c.g, c.b, gxy, const0, const1, true, false );
    uavOutputTexture[ ASU2( gxy ) ] = AF4( c, 1 );
    gxy.y += 8u;

    CasFilter( c.r, c.g, c.b, gxy, const0, const1, true, false );
    uavOutputTexture[ ASU2( gxy ) ] = AF4( c, 1 );
    gxy.x -= 8u;

    CasFilter( c.r, c.g, c.b, gxy, const0, const1, true, false );
    uavOutputTexture[ ASU2( gxy ) ] = AF4( c, 1 );
}

尽管线程组维度不同寻常，但着色器仍然以 ((width + 15) / 16, (height + 15) / 16, 1) 进行调度。

CPU 端

显然，实现全屏着色器通道的细节大部分将取决于宿主引擎。CAS 在 CPU 端所需的唯一工作是填充 cbuffer。这就像调用 CAS 在 ffx_cas.h 中提供的函数一样简单。

#define A_CPU 1
#include "../../../../shaders_2019/cas/ffx_a.h"
#include "../../../../shaders_2019/cas/ffx_cas.h"

CasSetup( const0,
          const1,
          sharpness,
          AF1( inputWidth ), AF1( inputHeight ),
          AF1(outputWidth ), AF1(outputHeight) );
