隆重推出 GPU Reshape - 面向所有人的着色器工具

引言

现代 API 正在迅速变得复杂，每增加一个功能都会带来更多的责任和风险。通常，我们首先会使用标准的验证层来确保编写符合规范的代码。然而，如果问题在 CPU 时间线上无法进行静态验证的动态着色器行为中存在，该怎么办？

问题可能源于 GPU 上的动态着色器行为，而这种行为在 CPU 时间线上无法进行静态验证。如果是这样，这可能导致数小时的调试会话，才能在大量的操作中找到那一个罪魁祸首。潜在问题包括索引越界、多个阶段之间的 NaN 值传播，或初始化丢失导致访问无效数据。

您是否曾希望有一个工具可以帮助您找到这些类型的错误，并在 GPU 上验证动态着色器行为？

隆重推出 GPU Reshape，该工具集利用 GPU 操作的即时插装，并支持 DX12 和 Vulkan 的指令级验证潜在的未定义行为。这是一个独立的桌面应用程序，无需集成，全部开源（MIT），现已提供 Beta 版本。

我叫 Miguel Petersen，是 Striking Distance Studios 的高级渲染工程师，也是 GPU Reshape 的作者。

该工具集是与 AMD 和 Avalanche Studios Group 合作开发的，最初是 Avalanche 的一个概念验证 Vulkan 层，之后在外部继续开发。开发得到了 Lou Kramer、Jonas Gustavsson、Rys Sommefeldt、Mark Simpson、Marek Machliński、Daniel Isheden 和 William Hjelm 的支持。感谢大家。

让 GPU 成为一等公民

GPU Reshape 将 CPU 工具中典型的强大功能带到了 GPU 上，提供了对动态行为的验证，例如

• 资源边界
  验证资源读/写坐标是否在其边界内。
• 导出稳定性
  浮点导出的数值稳定性验证（UAV 写入、渲染目标、顶点导出），例如 NaN / Inf。
• 描述符验证
  对描述符的验证，可能包括动态索引。这包括未定义、不匹配（编译时到运行时）、越界描述符索引以及缺失的表绑定。
• 并发验证
  资源并发的验证，即队列和事件之间的单生产者或多消费者。
• 资源初始化
  资源初始化的验证，确保任何读取都 preceded by a write（写入前）。(*1)
• 无限循环
  无限循环检测。*实验性*。

所有这些都以交互式帧速率完成。

此外，某些功能（如描述符验证和循环）可以保护潜在的错误操作，防止在插装过程中出现未定义行为。当错误可能导致 GPU 崩溃时，这一点尤其有用，因为它限制了应用程序写出该问题的有用调试信息的能力。

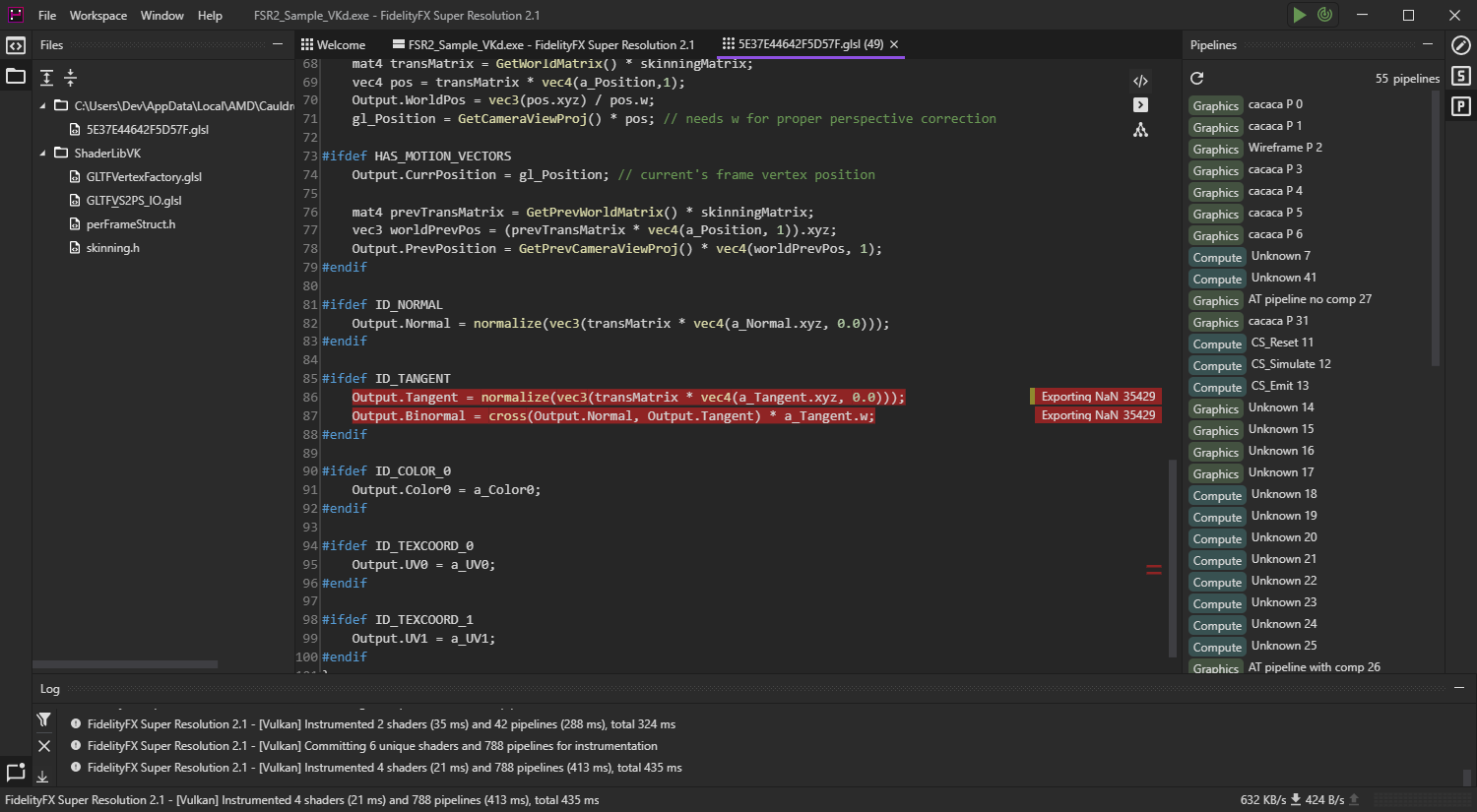

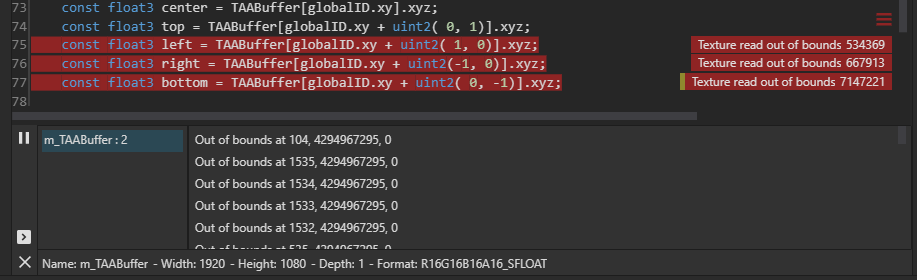

验证错误将报告在源代码的确切行，例如，包括访问的资源、尺寸和坐标。GPU Reshape 与前端语言（如 HLSL 或 GLSL）无关，因为它仅基于指令和相关符号进行操作。

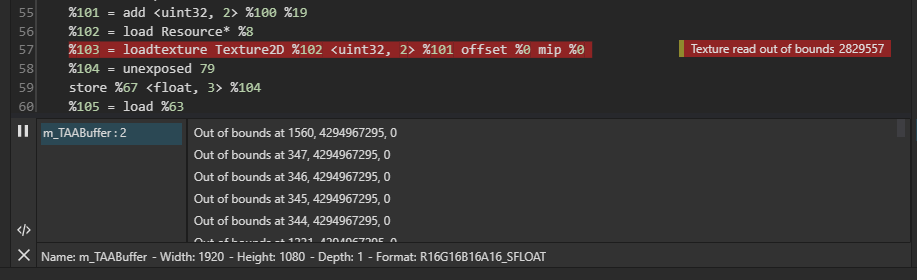

如果符号不可用或不希望使用，验证错误可以报告在错误的指令上。指令流是内部中间语言的指令流，详情请参阅作为框架的插装。

支持 SPIR-V 和 DXIL（计划支持 DXBC）的调试符号，可以是嵌入式的，也可以是通过外部托管的 PDB 文件。GPU Reshape 不需要调试符号即可生成有用的信息，但符号可以极大地提高工具追踪问题的能力。

无需集成

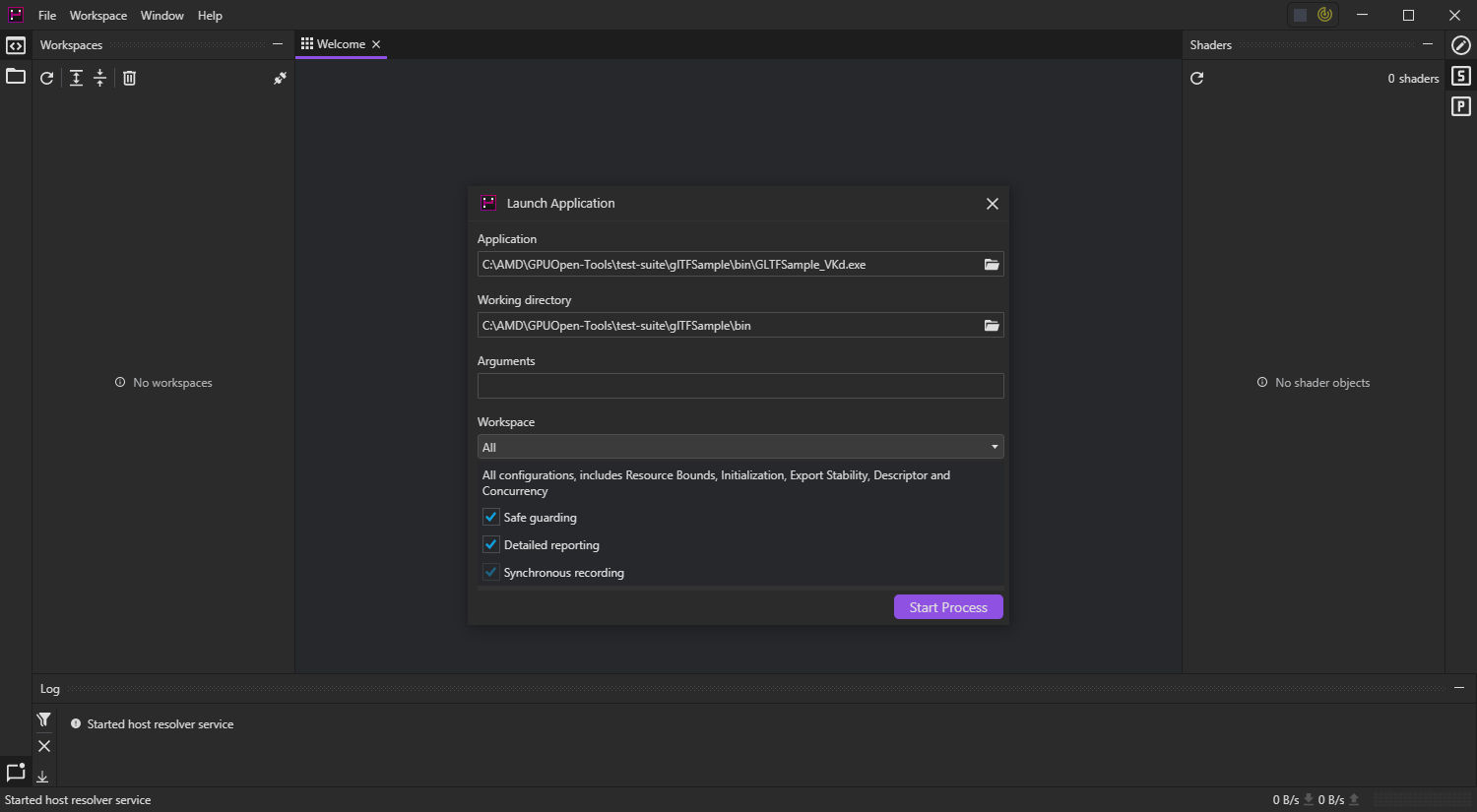

开箱即用，无需集成，只需点击几下即可完成。可以在应用程序启动后进行附加，或者从工具集中启动具有所需工作空间的应用程序。工作空间代表图形（API）设备连接，并包含所有插装状态、着色器、管道和验证数据。

连接到现有应用程序是一项可选功能，可大大提高易用性。此外，如果配置得当，GPU Reshape 可以跨网络边界连接到正在运行的应用程序，从而允许开发人员在发生损坏时对例如艺术家的机器进行插装。这与花费数小时重现问题形成对比。

在指定工作空间启动应用程序后，将立即进行插装。可以通过双击任何验证错误来对其进行更详细的检查。

可以即时更改插装，并且可以针对每个着色器和管道进行专门化，工作空间可以按任何方式配置，没有限制。如果应用程序是在启动后连接的，这是一种常见模式。

该工具集旨在为您提供尽可能多的信息来调查和解决故障，并在几秒钟内实现应用程序的交互式插装。然而，在底层，GPU Reshape 不仅仅是一个固定的工具集。

作为框架的插装

GPU Reshape 的核心是一个模块化的、API 无关的插装框架。它在 CPU 端执行适当的调用挂钩、着色器代码插装以及任何额外的状态管理。

着色器插装在通用的基于 SSA 的中间语言上进行。它是一种为 GPU Reshape 定制编写的自定义中间语言，并且可以双向翻译到后端语言——即 SPIR-V 和 DXIL（DXBC 实验性）。每个功能，例如越界读/写验证，仅操作于中间语言，对后端语言或 API 均不可见。

// Emitters take care of creating instructions
IL::Emitter emitter(program, context.basicBlock);

// any(coordinates > buffer.GetDimensions())
IL::ID failureCondition = emitter.Any(emitter.GreaterThanEqual(
    loadBuffer->index,
    emitter.ResourceSize(loadBuffer->buffer)
));

// Branch to error block if the condition failed, otherwise resume block
emitter.BranchConditional(
    failureCondition,
    errorBlock,
    resumeBlock,
    IL::ControlFlow::Selection(resumeBlock)
);

通过自定义中间语言将功能与后端解耦具有许多优点。它可以减少排列组合，因为功能不需要为每个后端实现，并且引入后端不需要更改功能。随着功能和后端数量的增长，这一点变得至关重要。中间语言还允许跨后端使用标准化的工具集，从而显著降低了编写插装代码的复杂性。此外，双向翻译是单层的，这意味着它直接与后端二进制文件进行翻译，而无需其他中间语言。这大大提高了翻译速度。典型的着色器插装只需几毫秒，尽管这取决于着色器的复杂性。

每个功能都可以根据需要修改程序，例如添加、删除和修改指令。功能被赋予一个着色器“程序”，它充当活动后端的可抽象表示，用户可以从中访问所有函数、指令、常量、类型等，并可以根据需要进行修改。修改后，后端会将修改后的程序即时重新编译回后端语言。

功能无需关心后端细节，例如向量化与标量化执行、控制流差异以及其他实现细节。在合规性的前提下，每个功能都将无缝翻译到后端语言。

开放式协作

GPU Reshape 旨在作为一个插装框架，作为一个模块化的基础，可以在此基础上实现任意数量的工具、技术和优化。与标准的验证层一起，用于验证静态已知行为，GPU Reshape 作为一个完全互补的工具集，覆盖了 GPU 上的动态行为。

我希望随着时间的推移，它能变得成熟和发展成为一个通用工具。事实上，有一些潜在的计划添加，例如

• 着色器调试，能够检查着色器看到的实时数据。
• 着色器断言，类似于 CPU 代码的源代码断言。
• 分支热点，所有分支的实时热点分析。
• 分支一致性，所有分支的实时一致性分析。
• 以及更多！

加入我们在 Github。我们非常欢迎您的协作、讨论和错误报告！

要求

支持的 API

• DirectX® 12
• Vulkan®

支持的 IR

• SPIR-V
• DXIL
• DXBC (*2)

所需驱动

• 最新的 AMD Software: Adrenalin Edition™ 应用程序软件驱动程序（最低版本 23.10.2）

所需软件

• .NET SDK 5.0 Runtime

支持的操作系统

• Windows® 10
• Windows® 11

Linux® 支持是计划中的一项添加。

*1 - 在大型应用程序中，尤其是在存在别名时，可能会出现一些误报。将得到修复。

*2 - 实验性，内部转换为 DXIL。正在考虑原生支持。

Avalanche Studios Group 和 Avalanche Studios Group Logo 是 Avalanche Studios Group 的商标。
