如何使用 AMD FidelityFX™ Super Resolution (FSR) 1.0 Unreal Engine 4 插件

最初发布日期：2021年11月23日

最后更新日期：2024年3月11日

引言

AMD FidelityFX Super Resolution (FSR) 是一种开源、高质量的解决方案，可从低分辨率输入生成高分辨率帧。它使用一系列尖端算法，特别注重创建高质量的边缘，与直接以原生分辨率进行渲染相比，性能有了显著提升。FSR 为硬件光线追踪等成本高昂的渲染操作实现了“实际性能”。

本指南将帮助您完成 FSR 插件在 Unreal Engine 4 中的安装和配置过程。

想要更强大的功能？您可以尝试我们的 UE5 FSR 4 插件！

AMD FidelityFX™ Super Resolution 1 (FSR 1)

AMD FidelityFX Super Resolution (FSR) 是我们开源、高质量、高性能的升级解决方案。

插件安装

下载 FSR 1.0 插件

此插件适用于 Unreal Engine 4.27.1* 或更高版本。

*如果您不是注册的 Unreal Engine 开发者，您需要按照这些说明进行注册以获取访问权限。

安装步骤

找到您的 Unreal Engine 4 安装目录下的 Engine\Plugin_s\Runtime_ 文件夹。
将 FSRPlugin.zip 解压到 Engine\Plugins\Runtime\AMD 文件夹。
启动 Unreal Engine 4。如果 Unreal Engine 4 已经在运行，请关闭并重新启动。
打开您的 Unreal Engine 4 项目。
在 Unreal Engine 4 工具栏中，导航至 **Edit** > **Plugins**。

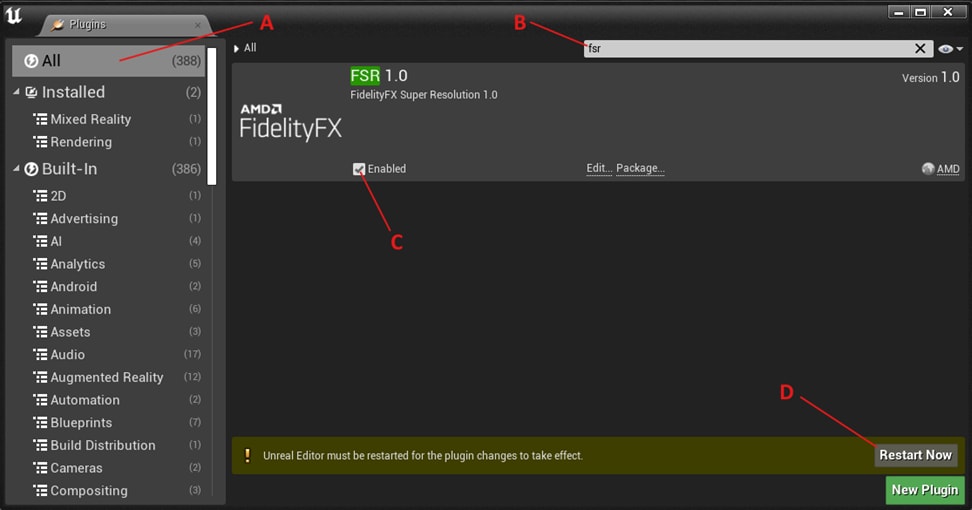

在插件对话框中…
A. 确保左侧选择了 **All**。
B. 在右上角的搜索框中输入 fsr。
C. 勾选 **FSR 1.0** 的 **Enabled** 复选框。
D. 提示时，点击 **Restart Now** 应用更改，并重新启动 Unreal Engine 4。

UE4 FSR plugin instructions

插件配置

用法

您可以使用 CVar r.FidelityFX.FSR.Enabled 来启用或禁用 FSR 1.0。

可以使用 CVar r.ScreenPercentage 来调整超分辨率百分比。我们推荐以下值：

超高质量：r.ScreenPercentage 77 生成的图像质量几乎无法与原生渲染区分。在需要最高质量时应选择此项。
高质量：r.ScreenPercentage 67
生成具有代表原生渲染质量的超分辨率图像，并获得显著的性能提升。
平衡：r.ScreenPercentage 59 生成的超分辨率图像接近原生渲染质量，与原生相比可获得大幅性能提升。
性能：r.ScreenPercentage 50
会明显影响图像质量，仅应在需要额外性能至关重要的场景中选择。

我们强烈建议确保 r.ScreenPercentage 始终不低于 50。

其他配置

移动用户：向左滚动此表格以查看其余部分。

CVar	默认值	有效值	详细信息
`r.FidelityFX.FSR.UseFP16`	1.0	0, 1	启用半精度浮点运算，在不出现明显瑕疵的情况下提高性能。
`r.FidelityFX.FSR.EnableFP16OnNvDX11`	0.0	0, 1	我们的测试表明，某些型号的 NVIDIA GPU 在使用 DirectX 11 和 FSR 着色器的 FP16 变体时可能无法产生正确的结果。如果将来这个问题得到解决，您可能希望使用此 CVar 来重新启用这些 GPU 上 16 位 FSR 的使用。
`r.FidelityFX.FSR.RCAS.Enabled`	1.0	0, 1	鲁棒对比度自适应锐化滤波器。在超分辨率完成后锐化图像。
`r.FidelityFX.FSR.RCAS.Denoise`	0.0	0, 1	RCAS 降噪。考虑对有颗粒感的输入启用此项，例如在 FSR 之前应用了抖动或胶片颗粒效果。
`r.FidelityFX.FSR.RCAS.Sharpness`	0.2	[0.0, inf]	RCAS 锐度调整。 0.0：最锐利 1.0：锐度减半 2.0：锐度减至四分之一 3.0：锐度减至八分之一依此类推…
`r.FidelityFX.FSR.HDR.PQDitherAmount`	1.0	[0.0, 1.0]	仅限 HDR 应用于 PQ->Gamma2 转换的抖动量，当输出设备为 ST2084/PQ 时减少色带。
`r.FidelityFX.FSR.Post.FilmGrain`	1.0	0, 1	在后期处理链的后期应用 UE4 胶片颗粒效果，以避免与 FidelityFX Super Resolution 冲突。
`r.FidelityFX.FSR.Post.ExperimentalChromaticAberration`	0.0	0, 1	请谨慎使用！此功能为实验性* 功能，在某些情况下可能产生不理想的结果！* 在后期处理链的后期应用色差效果，以避免与 FidelityFX Super Resolution 冲突。
`r.FidelityFX.FSR.Debug.ForcePS`	0.0	0, 1	如果启用，则在 VS-PS 流水线中运行 FSR 和后 FFX 色差传递，而不是在 CS 中。

项目配置

FidelityFX 对比度自适应锐化 (CAS)

FidelityFX Super Resolution 1.0 包含一个名为 RCAS 的内置锐化通道，可通过 CVar r.FidelityFX.FSR.RCAS 进行配置，默认启用。如果您的项目已集成了 FidelityFX-CAS，请务必在启用 FidelityFX Super Resolution 1.0 的同时完全禁用 FidelityFX CAS（包括任何游戏内菜单选项）。这将防止您的最终渲染过度锐化，并提高集成结果。

混合超分辨率

如果通过 CVar r.TemporalAA.Upsampling 请求了时间超分辨率，则默认的 Unreal Engine 4 **时间抗锯齿** 配合 **超分辨率** (TAAU) 算法，或通过插件安装的替代时间超分辨率算法，将始终作为主要超分辨率器，无论是否有其他 FSR 设置。在这种情况下，r.ScreenPercentage 将应用于主要超分辨率器，而对 FSR 无效。但是，FSR 仍可作为次要超分辨率器使用，以满足项目特定需求！

如果同时请求了 r.TemporalAA.Upsampling 和 r.FidelityFX.FSR.Enabled，则会自动选择此 **混合超分辨率** 模式。在混合超分辨率模式下，可以使用 CVar r.SecondaryScreenPercentage.GameViewport 来调整超分辨率强度，以满足项目要求。

Mip 偏置选择

在启用超分辨率时，渲染分辨率通常远低于显示分辨率。结合 mipmap 优化，这可能会限制纹理样本相对于显示分辨率的保真度。在这些情况下，指定 **负 mip 偏置** 可以提高最终渲染的质量。

在使用 **混合超分辨率** 时，应遵循时间超分辨率器的 mip 偏置指南，而不是本说明。对于 Unreal Engine 4 默认的 **TAAU** 实现，所有 mip 偏置选择都将自动处理。

当 FSR 作为主要超分辨率器时，开发者应考虑指定自定义 mip 偏置。在 Unreal Engine 4 中，可以使用 CVar r.MipMapLODBias 轻松完成此操作。所需的 mip 偏置取决于 `(渲染分辨率) : (显示分辨率)` 的比率，该比率也用 `r.ScreenPercentage` 表示。对于 `r.ScreenPercentage` 在 **[0, 100]** 范围内的超分辨率，我们推荐以下公式：

r.MipMapLODBias = **log2**(r.ScreenPercentage/100)

对于推荐的 `r.ScreenPercentage` 值，推荐使用以下值：
