FidelityFX 组合自适应计算环境光遮蔽 (CACAO)

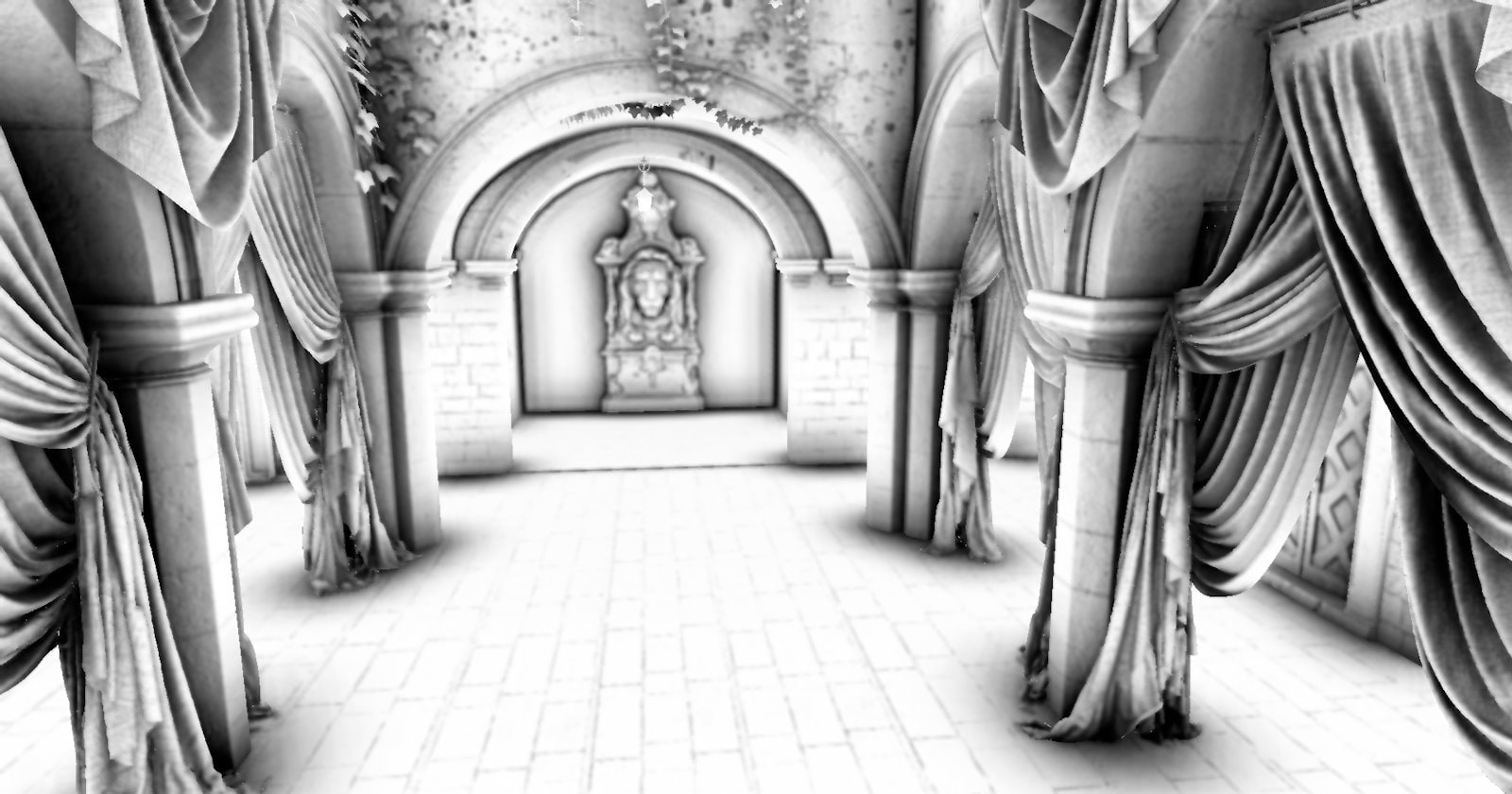

此示例演示了 FidelityFX 组合自适应计算环境光遮蔽技术的用法。
有关 FidelityFX CACAO 效果所依据技术的详细信息，请参阅相应的 技术文档。
要求
- Windows
- DirectX(R)12
- Vulkan(R)
UI 元素
此示例包含 UI 选项，可用于试验相关值和技术。下表总结了 UI 元素及其在示例中的控制功能。
| 元素名称 | 值 | 描述 |
|---|---|---|
| 预设 | 原生 - 自适应质量, 原生 - 高质量, 原生 - 中等质量, 原生 - 低质量, 原生 - 最低质量, 降采样 - 自适应质量, 降采样 - 高质量, 降采样 - 中等质量, 降采样 - 低质量, 降采样 - 最低质量 | 选择质量并可在降采样和原生分辨率采样之间切换。 |
| 半径 | 0 .. 10 | 遮蔽球体的世界空间半径。半径越大，越远的物体对点的环境光遮蔽贡献越大。 |
| 阴影乘数 | 0 .. 5 | 阴影的线性乘数。值越高，阴影越强烈。 |
| 阴影幂 | 0.5 .. 5 | 阴影值的指数。值越大，阴影越暗。 |
| 阴影夹 | 0 .. 1 | 将阴影值限制在特定范围内。 |
| 地平线角度阈值 | 0 .. 0.2 | 在产生遮蔽所需的几何体与点之间的最小角度。调整此值有助于减少自阴影。 |
| 渐变消失起始距离 | 1 .. 20 | 效果开始渐变消失的在世界空间中的距离。 |
| 渐变消失结束距离 | 1 .. 40 | 效果结束渐变消失的在世界空间中的距离。 |
| 质量级别 | 最高，高，中，低，最低 | 确定 FidelityFX CACAO 生成的各种方面，包括用于生成屏幕空间环境光遮蔽 (SSAO) 的样本数量、生成 SSAO 的像素数量等。 |
| 自适应质量限制 | 0.5 .. 1 | 限制在自适应质量级别下采样的总样本数。 |
| 模糊通道数 | 0 .. 8 | 对原始 SSAO 输出运行的边缘敏感模糊的数量。 |
| 锐度 | 0 .. 1 | 锐度控制着模糊效果应有多少会溢出到边缘。 |
| 细节阴影强度 | 0 .. 5 | 根据边缘增加更精细的阴影。这些阴影在时间上不太稳定。 |
| 从缓冲区目标生成法线缓冲区 | 开关：开/关 | 启用后，法线缓冲区将从深度缓冲区生成。这意味着 SSAO 将仅以深度缓冲区作为输入。 |
| 使用降采样 SSAO | 开关：开/关 | 启用后，SSAO 将以一半分辨率生成，而不是原生分辨率。 |
| 双边 Sigma 平方 | 0 .. 10 | 仅影响下采样 SSAO。值越高，模糊越大。 |
| 双边相似距离 Sigma | 0.1 .. 1 | 仅影响下采样 SSAO。值越低，边缘越锐利。 |
设置 FidelityFX CACAO 效果
FidelityFX CACAO 着色器以几何渲染通道生成的深度缓冲区作为输入。它还可以选择性地输入几何渲染通道生成的法线缓冲区，否则将从深度缓冲区生成此信息。
该 ffx_cacao.h 文件包含效果上下文创建、分派、常量更新和上下文销毁函数。
请注意，该效果设计为可与 C++、HLSL 和 GLSL 一起使用。这些可以通过 #define 宏进行选择（见下文）。
C++
#define FFX_CPU#include <gpu/ffx_core.h>#include <gpu/ffx_cacao.h>HLSL
#define FFX_GPU#define FFX_HLSL#include "ffx_core.h"#include "ffx_cacao.h"GLSL
#define FFX_GPU#define FFX_GLSL#include "ffx_core.h"#include "ffx_cacao.h"着色器选项
FidelityFX CACAO 的部分通道支持不同的选项。
支持的一个选项是使用 16 位浮点 (FP16) 数学运算，而不是 32 位。
着色器也可以在 Wave64 或 Wave32 中运行。着色器如何运行在很大程度上取决于执行的硬件平台，并在运行时确定。
最后，某些通道可以运行 应用智能 选项，从而为 应用 和 双边上采样 等通道启用边缘感知执行。
示例控件和配置
有关示例控件、配置和 FidelityFX Cauldron Framework UI 元素的详细信息，请参阅 运行示例。
