Radeon™ GPU Detective (RGD)

Radeon GPU Detective (RGD) 是一款用于 GPU 崩溃事后分析的工具。

快速入门指南

本指南将帮助您快速上手 RGD，该工具用于 GPU 崩溃事后分析。您将学习如何生成 AMD GPU 崩溃转储和崩溃分析报告。

查看这些要求，以确保此工具符合您的用例

RGD v1.5 支持 DirectX12 和 Vulkan。
Windows 10 或 11.
RDNA™2 (RX 6000 系列)、RDNA™3 (RX 7000 系列) 或 RDNA™4 (RX 9000 系列) 显卡。
必须发生 TDR (如果没有 TDR，我们将无法捕获)。
可复现的崩溃 (您需要复现崩溃才能捕获 GPU 崩溃转储)。

准备工作

下载最新版本的 Radeon Developer Tools Suite (RDTS) Windows 版本并解压 .zip 存档。

捕获 GPU 崩溃转储

在开始之前，如果您曾更改过 TdrLevel 注册表设置，请确保将其设置为 TdrLevelRecover(3)。
运行 RDP GUI 应用程序 (RadeonDeveloperPanel.exe)。

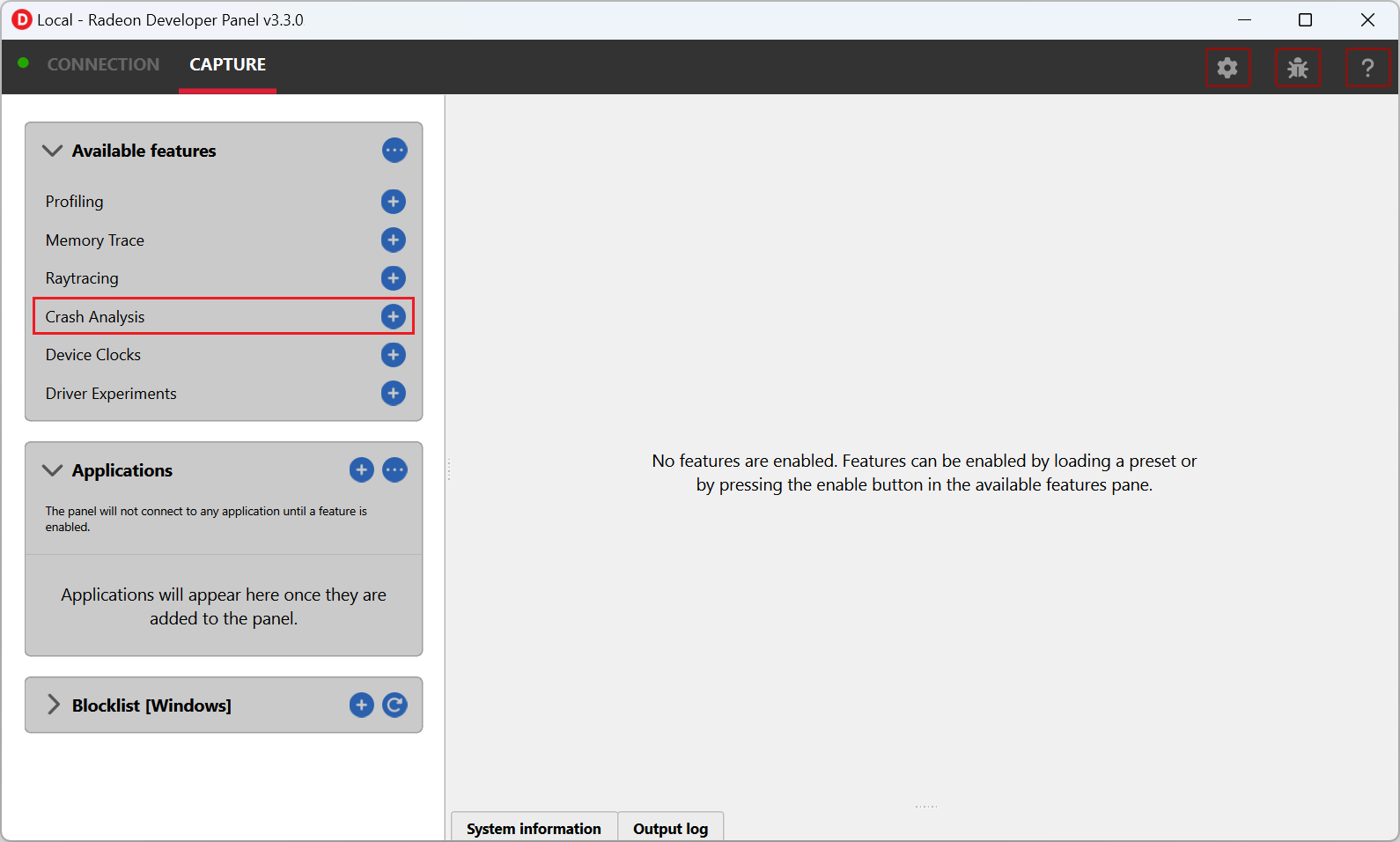

在 CAPTURE -> “Available features” 下，启用 “Crash Analysis”。

在 “Crash Analysis” 选项卡下，确保选中了 Text 复选框以自动生成崩溃摘要。
- 请注意，硬件崩溃分析功能默认启用。
- 可选地，在 “DXC shader PDB Search Paths” 字段中提供 PDB 搜索路径，以在崩溃分析报告中启用高级着色器详细信息。
- 有关硬件崩溃分析和调试信息功能的更多信息，请参阅 RGD help_manual。

运行导致崩溃的应用程序并复现 TDR。

捕获 .rgd 文件后，您可以随时生成文本或 JSON 摘要文件。这可以通过在 RDP 中右键单击 .rgd 文件条目并使用上下文菜单来完成，或者直接调用 rgd 命令行工具 (运行 rgd -h 查看帮助手册)。

启用驱动程序实验后捕获 GPU 崩溃转储

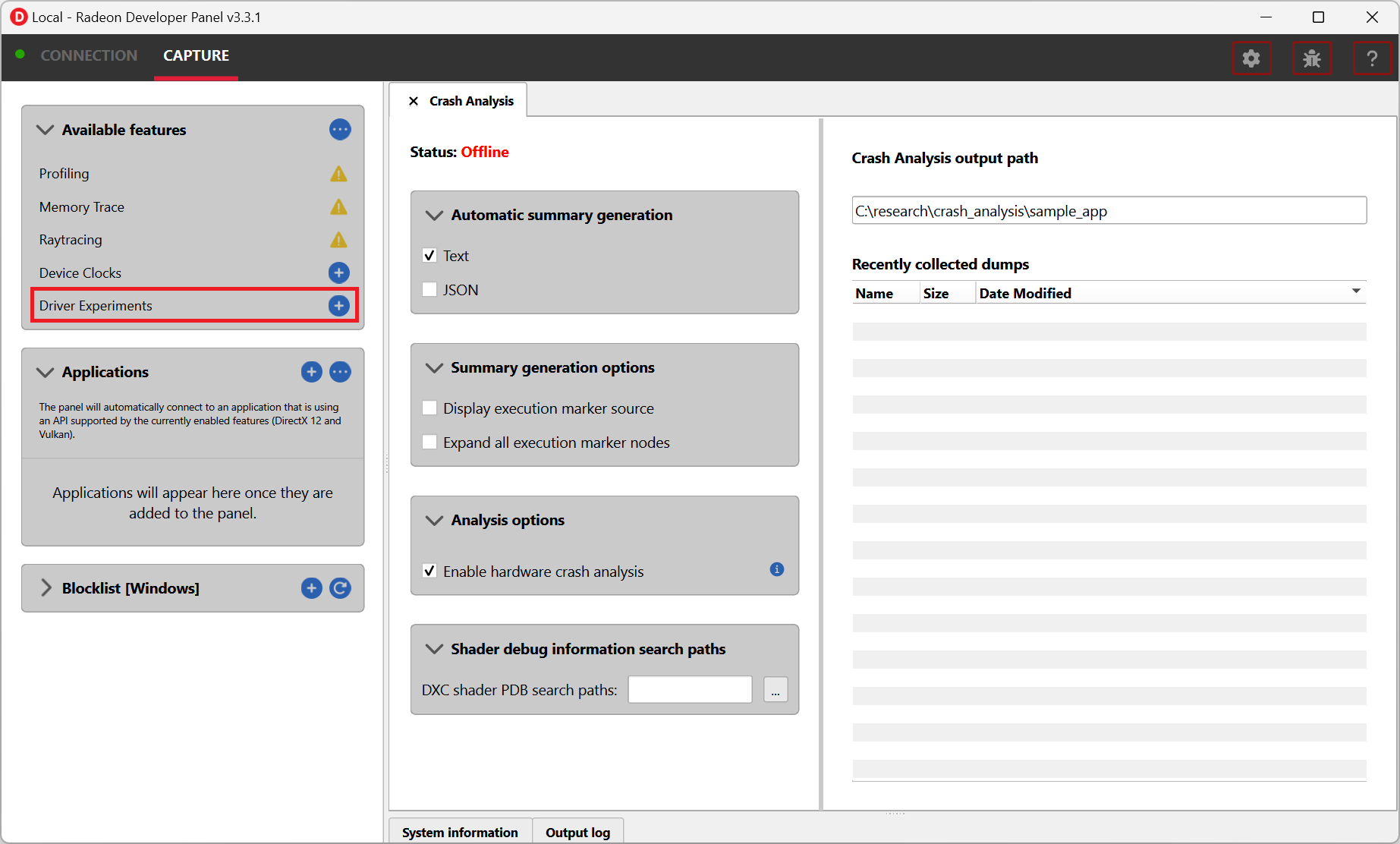

在 CAPTURE -> “Available features” 下，启用 “Driver Experiments”。

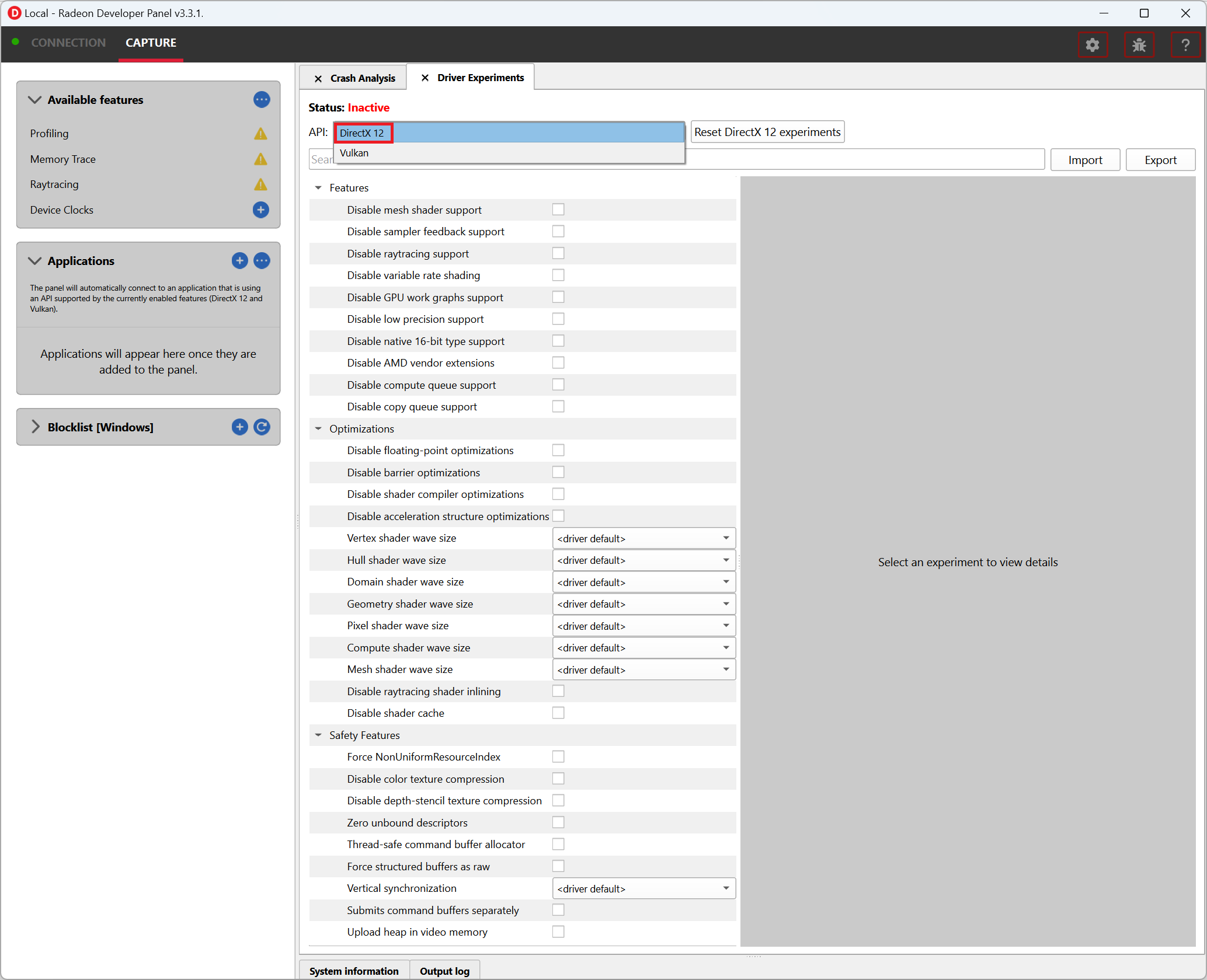

在 “Driver Experiments” 选项卡下，选择您要启用实验的 API (DirectX12 或 Vulkan)。

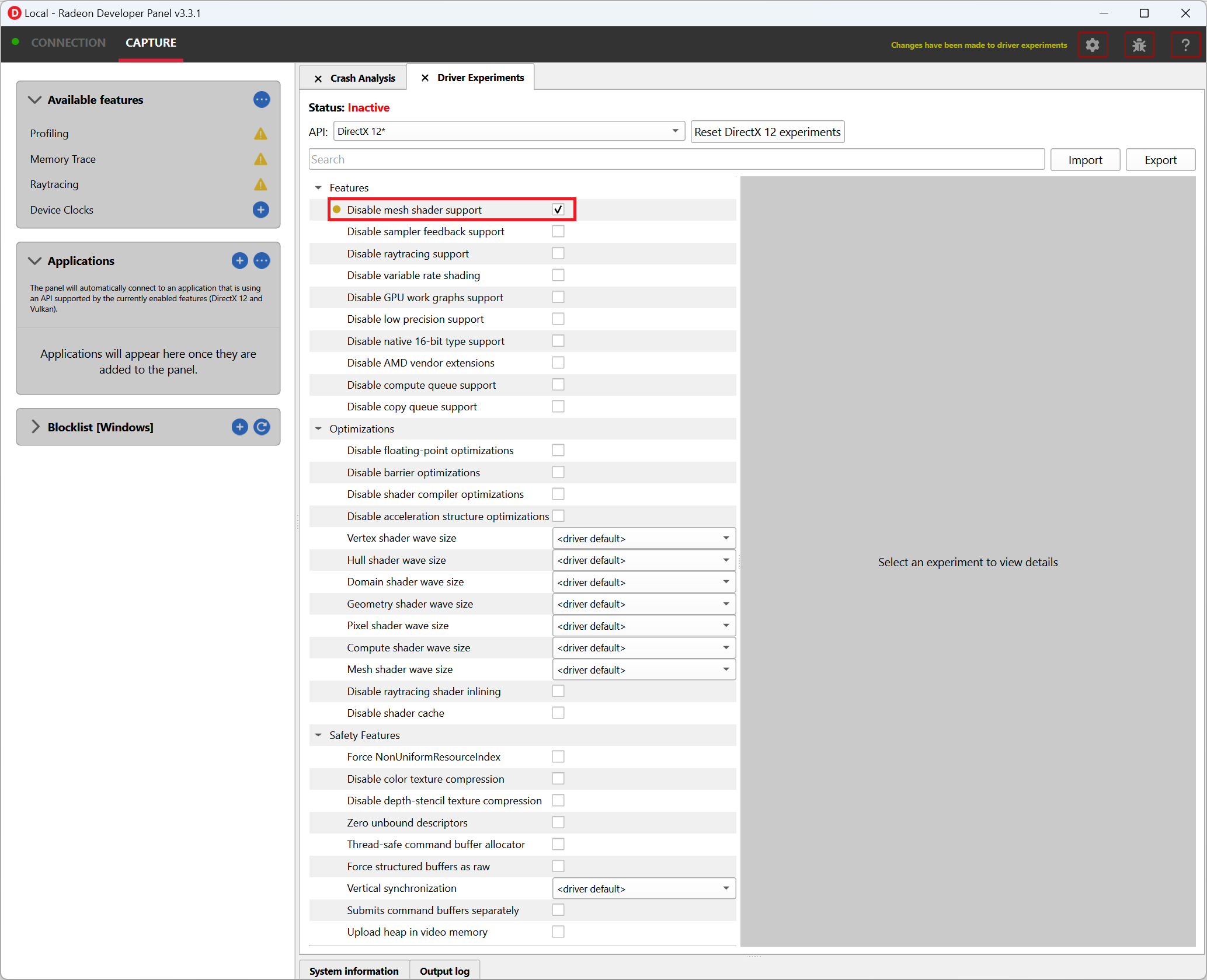

在 “Driver Experiments” 选项卡下，启用/选择您想要激活的实验。

崩溃分析

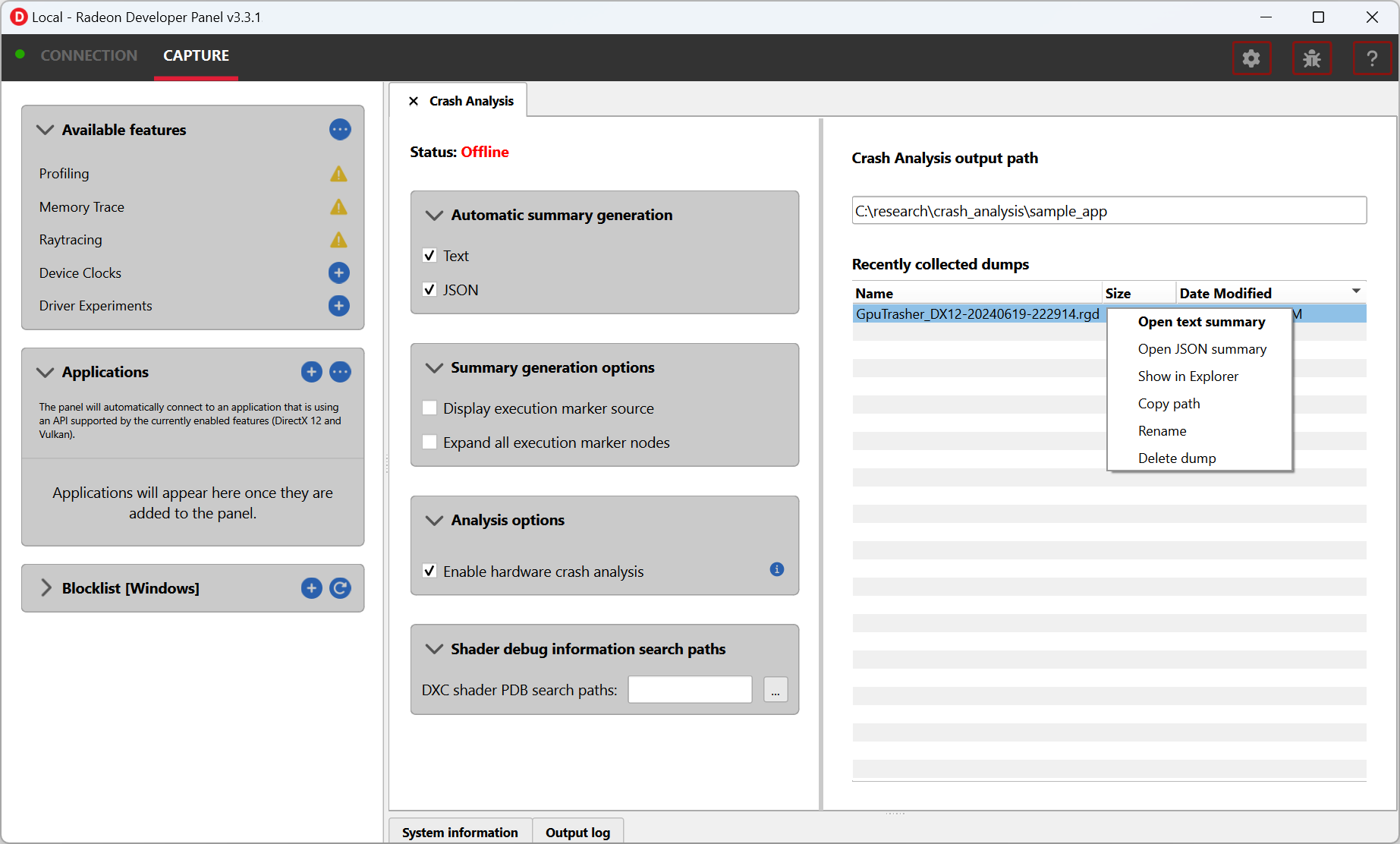

系统恢复后，如果检测到崩溃，您应该会在 “Recently collected dumps” 下看到一个新的 .rgd 文件。.rgd 文件是存储崩溃信息的二进制文件。RGD 不提供打开这些文件的 GUI 工具。相反，您可以直接从 RDP 将它们转换为文本或 JSON 格式的报告。为此，请右键单击并选择 “Open text summary”。

这将打开 .txt 崩溃分析文件，其中包含有助于缩小崩溃根本原因搜索范围的信息。

Command Buffer ID: 0x617 (Queue type: Direct)
=============================================
[>] "Frame 362 CL0"
 ├─[X] "Depth + Normal + Motion Vector PrePass"
 ├─[X] "Shadow Cascade Pass"
 ├─[X] "TLAS Build"
 ├─[X] "Classify tiles"
 ├─[X] "Trace shadows"
 ├─[X] ----------Barrier----------
 ├─[X] "Denoise shadows"
 ├─[X] "GltfPbrPass::DrawBatchList"
 ├─[X] "Skydome Proc"
 ├─[X] "GltfPbrPass::DrawBatchList"
 ├─[>] "DownSamplePS"
 │  ├─[X] ----------Barrier----------
 │  ├─[#] Draw(VertexCount=3, InstanceCount=1)    <-- has a correlated running wave <SHADER INFO section IDs: ShaderInfoID1, API stages: Vertex, API PSO hash = 0xc192105aa67f7e88>
 │  ├─[#] Draw(VertexCount=3, InstanceCount=1)    <-- has a correlated running wave <SHADER INFO section IDs: ShaderInfoID1, API stages: Vertex, API PSO hash = 0xc192105aa67f7e88>
 │  ├─[#] Draw(VertexCount=3, InstanceCount=1)    <-- has a correlated running wave <SHADER INFO section IDs: ShaderInfoID1, API stages: Vertex, API PSO hash = 0xc192105aa67f7e88>
 │  ├─[#] Draw(VertexCount=3, InstanceCount=1)    <-- has a correlated running wave <SHADER INFO section IDs: ShaderInfoID1, API stages: Vertex, API PSO hash = 0xc192105aa67f7e88>
 │  ├─[#] Draw(VertexCount=3, InstanceCount=1)    <-- has a correlated running wave <SHADER INFO section IDs: ShaderInfoID1, API stages: Vertex, API PSO hash = 0xc192105aa67f7e88>
 │  └─[>] ----------Barrier----------
 ├─[>] "Bloom"
 │  ├─[>] "BlurPS"
 │  │  ├─[>] ----------Barrier----------
 │  │  ├─[#] Draw(VertexCount=3, InstanceCount=1) <-- has a correlated running wave <SHADER INFO section IDs: ShaderInfoID2, API stages: Vertex, API PSO hash = 0xe1b221d7ee5e85c9>
 │  │  ├─[#] Draw(VertexCount=3, InstanceCount=1) <-- has a correlated running wave <SHADER INFO section IDs: ShaderInfoID2, API stages: Vertex, API PSO hash = 0xe1b221d7ee5e85c9>
 │  │  └─[ ] ----------Barrier----------
 │  ├─[ ] ----------Barrier----------
 │  ├─[ ] Draw(VertexCount=3, InstanceCount=1)
 │  ├─[ ] Draw(VertexCount=3, InstanceCount=1)
 │  ├─[ ] "BlurPS"
 │  ├─[ ] Draw(VertexCount=3, InstanceCount=1)
 │  └─[ ] ----------Barrier----------
 └─[ ] "Indirect draw simple"

要了解崩溃分析摘要 .txt 文件的内容，请参阅 help_manual。
